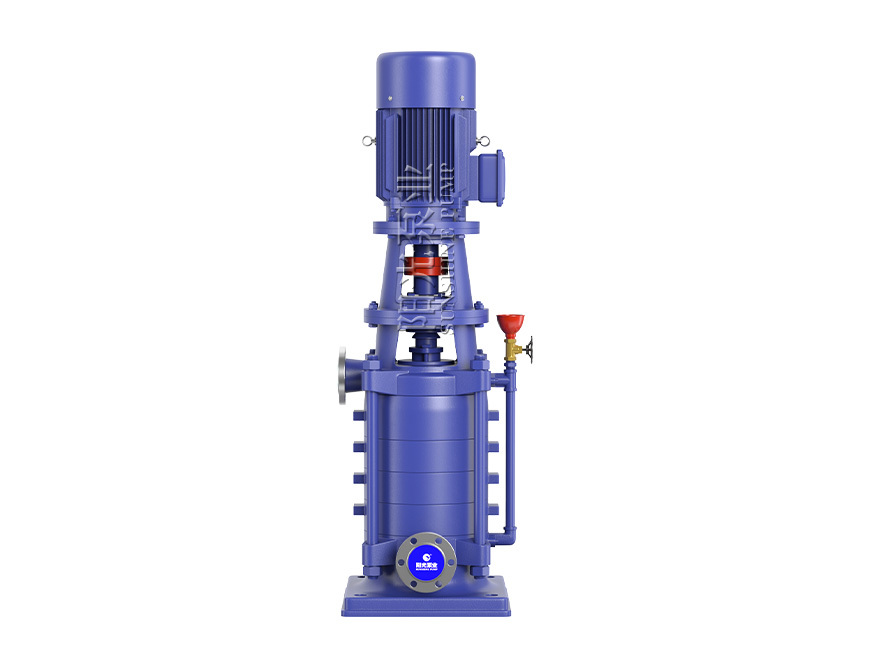

DL-1-高质量版本

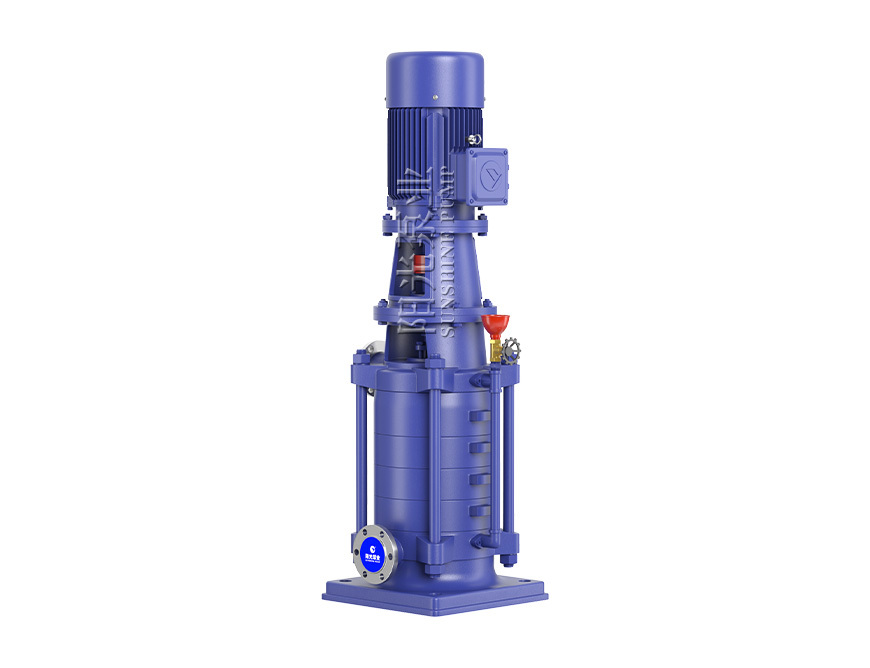

DL-2-高质量版本

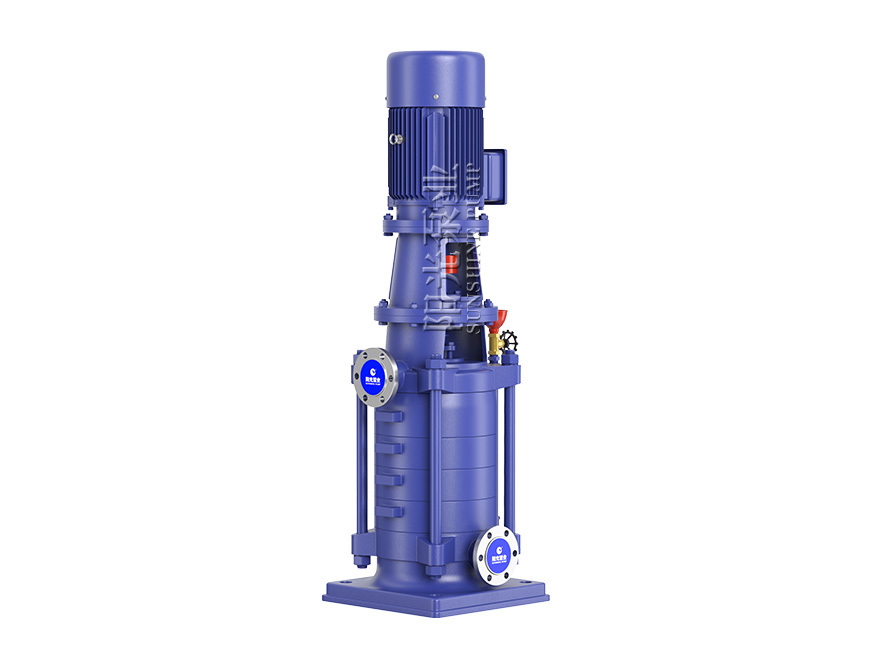

DL-3-高质量版本

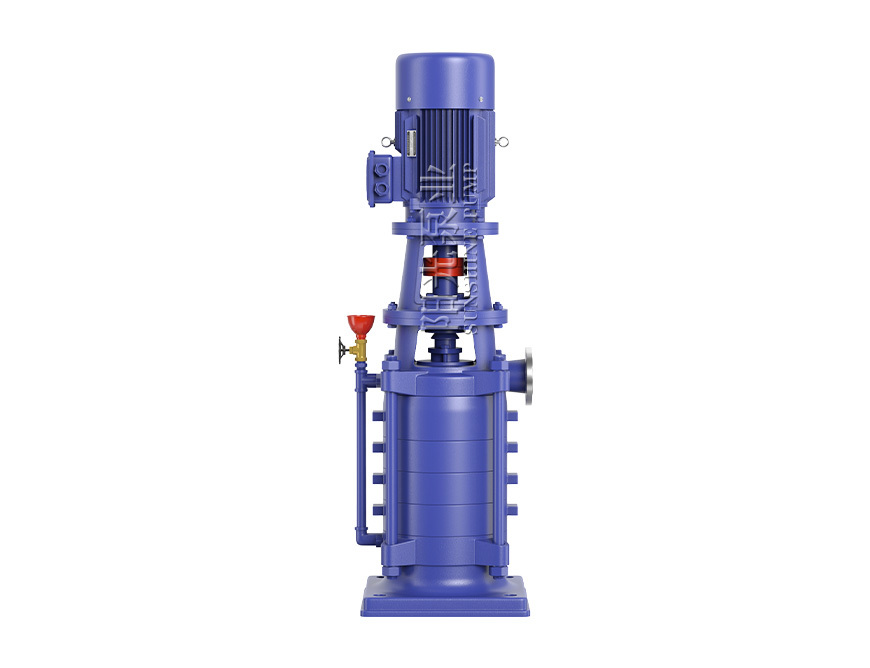

DL-4-高质量版本
DL-1-高质量版本
DL-2-高质量版本
DL-3-高质量版本
DL-4-高质量版本
DL型立式多级离心泵

应用于高层建筑的消防、生活供水以及空调机组循环

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

DL立式多级离心泵是采用高效节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

产品特点

·水力模型先进,效率高,性能范围广。立式结构,占地面积小。

·取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。

·采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。采用低转速电机,使泵运行平稳,噪音更低。

适用范围

广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

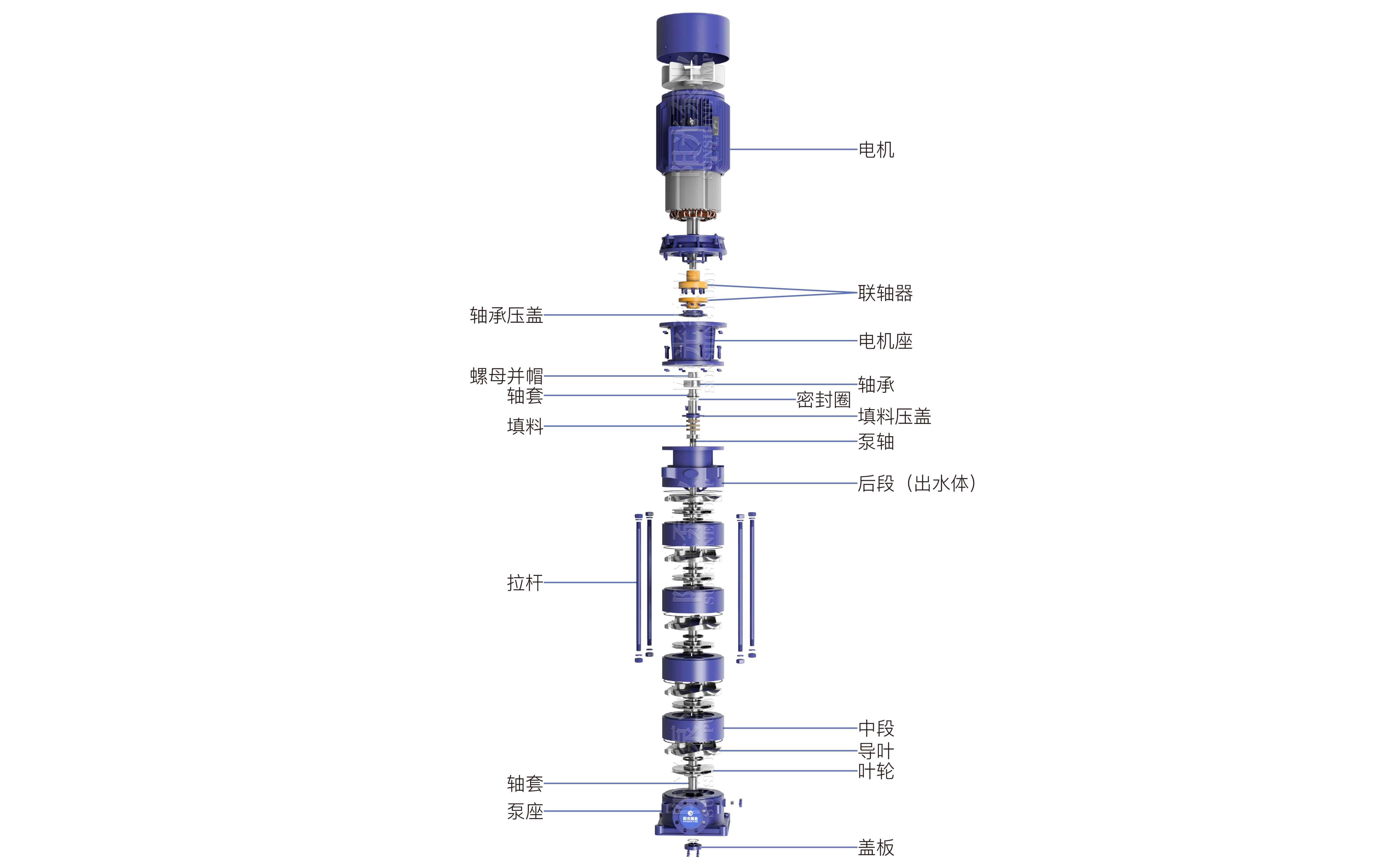

结构图纸

DL多级泵(带水印-16号)

性能参数

型号
级数流量

(m)

功率

(kW)

转速

(r/min)

(m³/h)
(L/s)
40DL26.21.72241.51450
3362.21450
44831450
56041450
67241450
7845.51450
8965.51450
91087.51450
101207.51450
111327.51450
12144111450
50DL212.63.52531450
337.531450
45041450
562.55.51450
6755.51450
787.57.51450
81007.51450
9112.5111450
10125111450
65DL2308.33305.51480
3457.51480
460111480
575151480
690151480
710518.51480
8120221480
9135221480
10150301480
80DL250.41440111480
360151480
480221480
5100301480
6120301480
7140371480
8160451480
9180451480
10200551480
100DL210027.84018.51480
360301480
480371480
5100451480
6120551480
7140751480
8160751480
9180901480
10200901480
100DL2722040151480
36018.51480
480301480
5100371480
6120371480
7140451480
8160551480
9180551480
10200751480
125DL212033.340221480
360301480
480451480
5100551480
6120751480
7140751480
8160901480
9180901480
102001101480
150DL216044.450371480
375551480
4100751480
5125901480
61501101480
71751321480
82001321480
92251601480
150DL215041.640301480
360371480
480451480
5100551480
6120751480
7140901480
8160901480
200DL230083.340551480
360751480
4801101480
51001321480
61201601480
71401851480
81602001480
200DL228077.860901480
3901101480
41201321480
51501601480
61802001480
